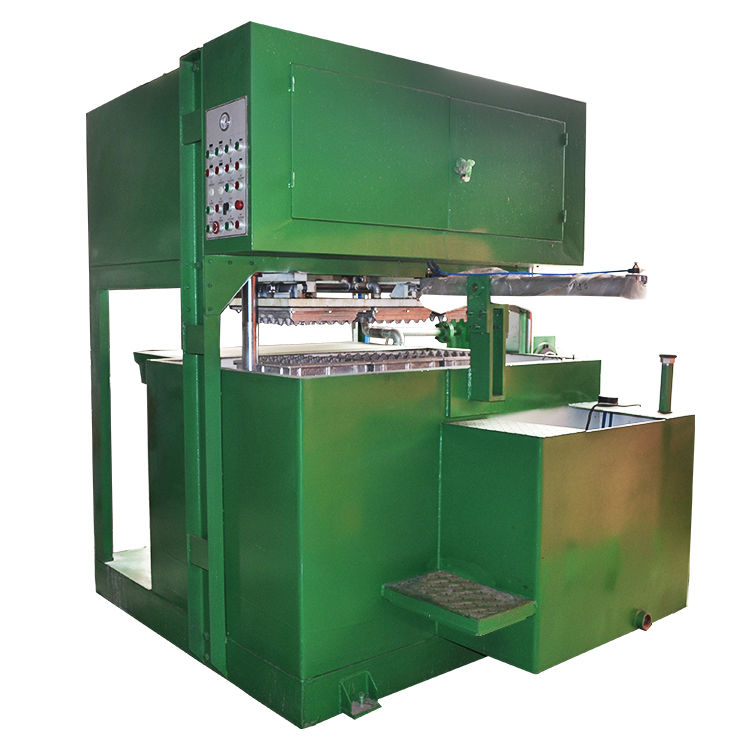

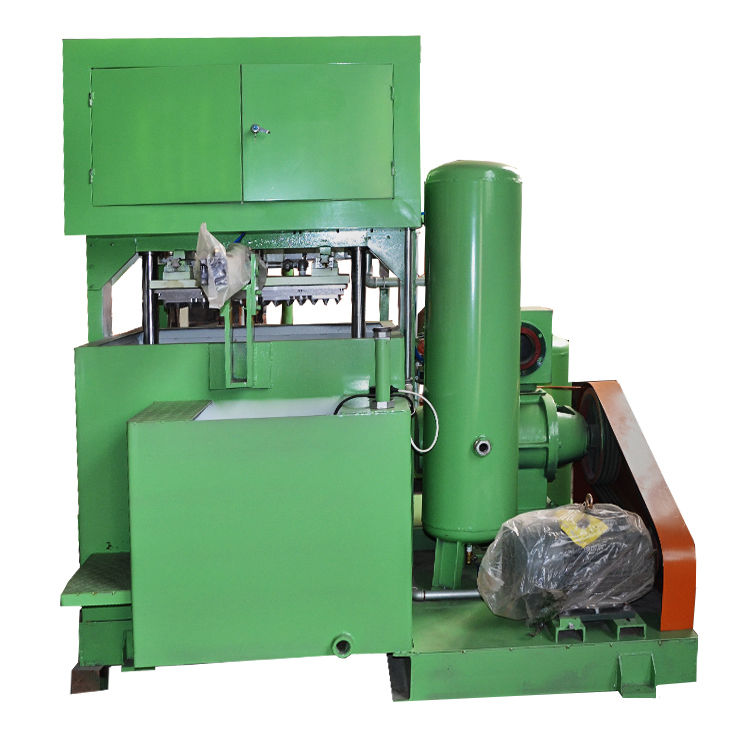

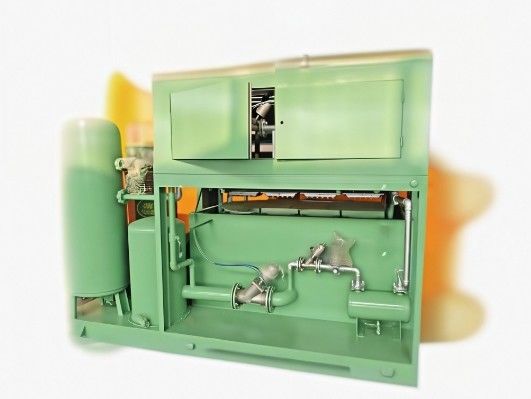

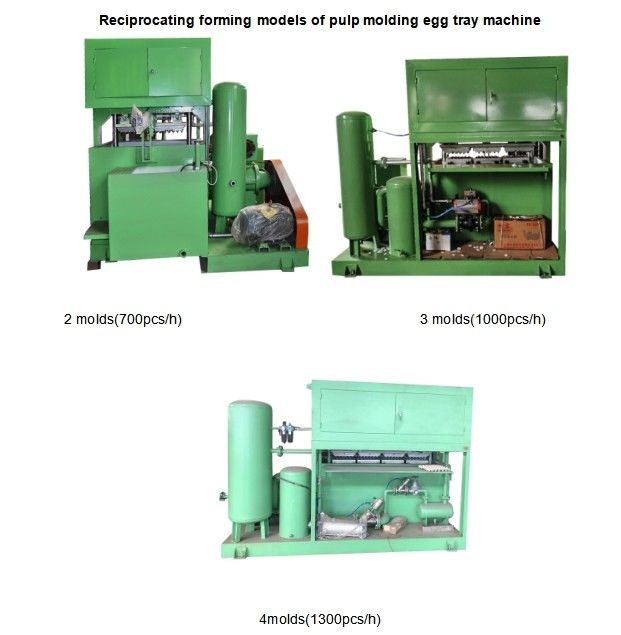

PLC sterowane półautomatyczne wzajemne formowanie maszyny do produkcji papieru

Maszyna do tacek na jajka składa się z następujących sekcji:

1. System rozcierania pojemników na jajka/tacki:

Włóż papier odpadowy do hydrapulpera, papier i woda zmieszają się w hydrapulperze, następnie trafią do maszyny rafinującej, maszyna rafinująca sprawi, że miazga będzie bardziej mała i jednolita, następnie pompa miazgi wchłonie miazgę do basenu miazgi. Po drugim zmieszaniu w basenie miazgi miazga trafi do zbiornika miazgi maszyny formującej.

2. System formowania pojemników na jajka/tacki:

System formowania tacek na jajka składa się z różnych urządzeń i matryc.

Sekcja formowania na mokro składa się z szeregu matryc do formowania na mokro pokrytych siatką drucianą zamontowanych na bębnie formierskim oraz odpowiedniego zestawu matryc przenoszących zamontowanych na mechanizmie przenoszącym.

Matryca do formowania tacki na jajka jest wykonana ze sztywnego, odpornego na korozję metalu lub tworzywa sztucznego ABS i składa się z wielu części składowych, w których wywiercono małe otwory drenażowe i przykryto wcześniej uformowanymi sitami ze stali nierdzewnej.

Matryca formująca, zamontowana na bębnie formierskim, obraca się ze stałą prędkością, zanurzając ją w kadzi o przepływie stożkowym, zawierającej zawiesinę masy celulozowej o stężeniu około 1% włókien w wodzie pochodzącej z recyklingu. Układ próżniowy przyciąga włókna i osadzają się na sitach matrycy formującej, podczas gdy zawieszająca woda obiegowa jest pobierana przez sito i otwory drenażowe.

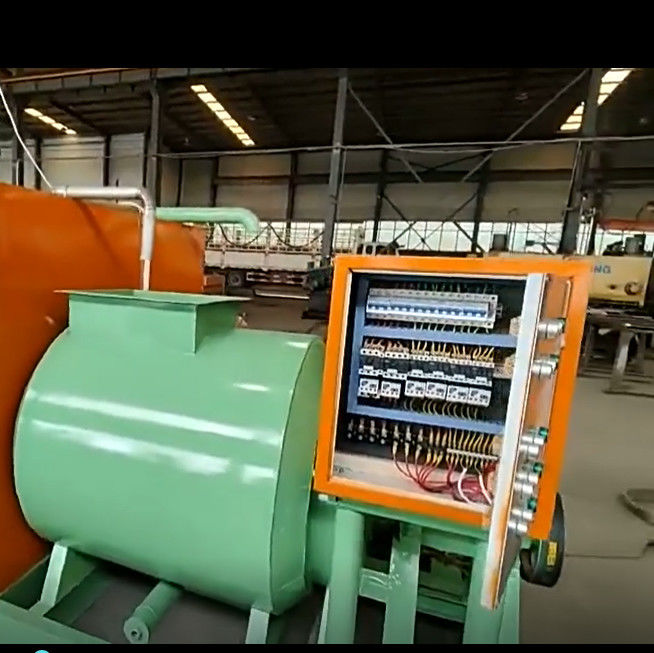

Pompa próżniowa wytworzy podciśnienie, dzięki któremu forma formująca wchłonie miazgę ze zbiornika miazgi. Jedna szafka PLC będzie kontrolować czas wchłaniania masy celulozowej, gotowy produkt zostanie uformowany na formie formującej, następnie forma transferowa przeniesie produkty na linię suszącą, sprężarka powietrza zapewni powietrze do przedmuchu produktów, następnie produkty spadną z formy. Następnie produkty są automatycznie dostarczane do linii suszącej; woda wróci do basenu poddanego recyklingowi.

3. System suszenia pojemników na jajka/tacy (można używać gazu, oleju napędowego, węgla do palnika kotła)

Po obu stronach linii suszącej znajdują się palniki i dmuchawy. Palnik wytwarza gorące powietrze, a dmuchawa je zwiększa. W linii suszącej będą znajdować się usta gorącego powietrza, które również wydmuchują gorące powietrze. Linia susząca jest zabezpieczona płytą izolacyjną. Temperatura wewnątrz piekarnika może osiągnąć 200 stopni.

4. Automatyczna maszyna do układania pudełek na jajka/tace:

Po suszeniu tacki na jajka trafiają do automatycznego systemu liczenia i układania. Możesz ustawić ilość jednego stosu, na przykład 100 sztuk lub 200 sztuk, gdy liczba ilości zostanie wykonana, urządzenie zliczające zostanie zaalarmowane. A produkty ułożone w tym samym czasie. Możesz je zapakować bezpośrednio.
